Sintonizador para antena Loop QRP Multibandas.

Saludos colegas, hoy nuevamente traigo un nuevo proyecto, se trata de un sintonizador de antena loop multibanda para HF QRP hasta aproximadamente 30 watts, todo dependerá de los materiales que utilicemos.

Les contare como comenzó la idea:

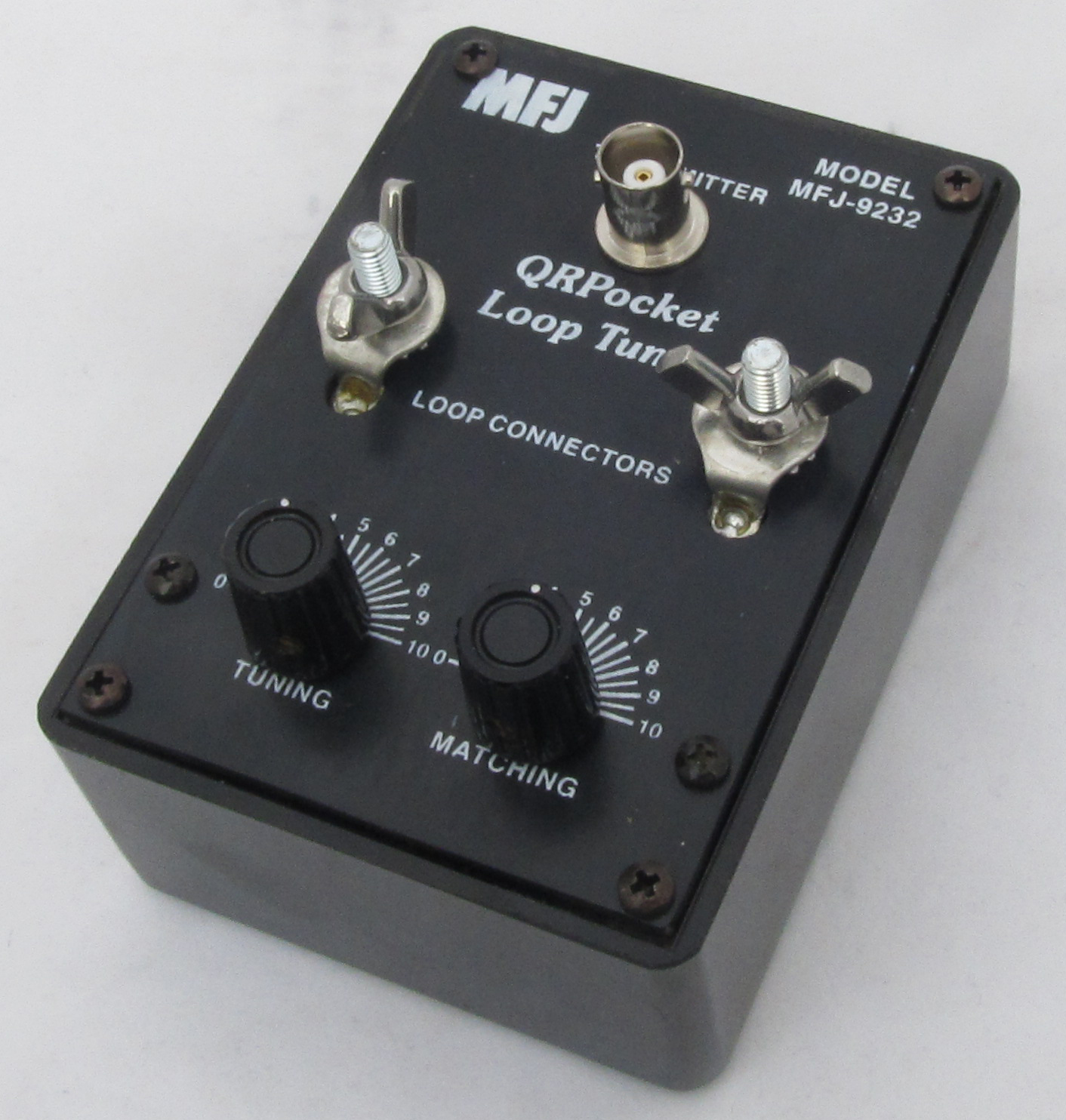

Antes de construir esta antena buscaba una alternativa sencilla y compacta para salir de viaje y llevar mi QRP para hacer algunos contactos, fue ahí cuando buscando en la web encontré el MFJ-9232 “QRP Loop Tuner” y me pareció una buena solución para lo que necesitaba. Evalué comprarlo y realmente se salia de presupuesto, 65 dolares + 30 de envió a Chile y mas los costos de internacion… mejor no. Así que busque alguno usado (o segunda mano como le llamamos acá) y lo que encontré seguía siendo caro para el propósito que tenia. Así que decidí averiguar como funcionaba y construir algo similar.

Así fue que buscando en Internet encontré algunos proyectos de colegas donde construyeron algo similar (por no decir igual) a lo que buscaba. Por imágenes se lograba apreciar que lo necesario eran 2 condensadores variables del tipo usado en receptores de radio de hogar y los conectores. La pregunta ahora era si esto funcionara?. Bueno, viendo como se conectaba todo y leyendo algo de información sobre el acoplamiento me decía que si, era algo que funciona.

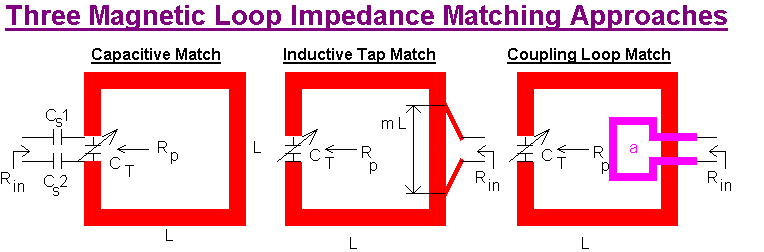

3 posibilidades de alimentar y acoplar una antena loop:

  • Acoplamiento Capacitivo
  • Acoplamiento por TAP Inductivo
  • Acoplamiento por Loop

Fuente: http://vaedrah.angelfire.com/antenna.htm

Para este caso el acoplamiento es capacitivo, donde mediante uno de los condensadores variables se ajusta la resonancia del loop a la frecuencia deseada y el otro condensador variable ajusta la impedancia a los 50 Ohm del transceptor. Esto se realiza de la siguiente forma:

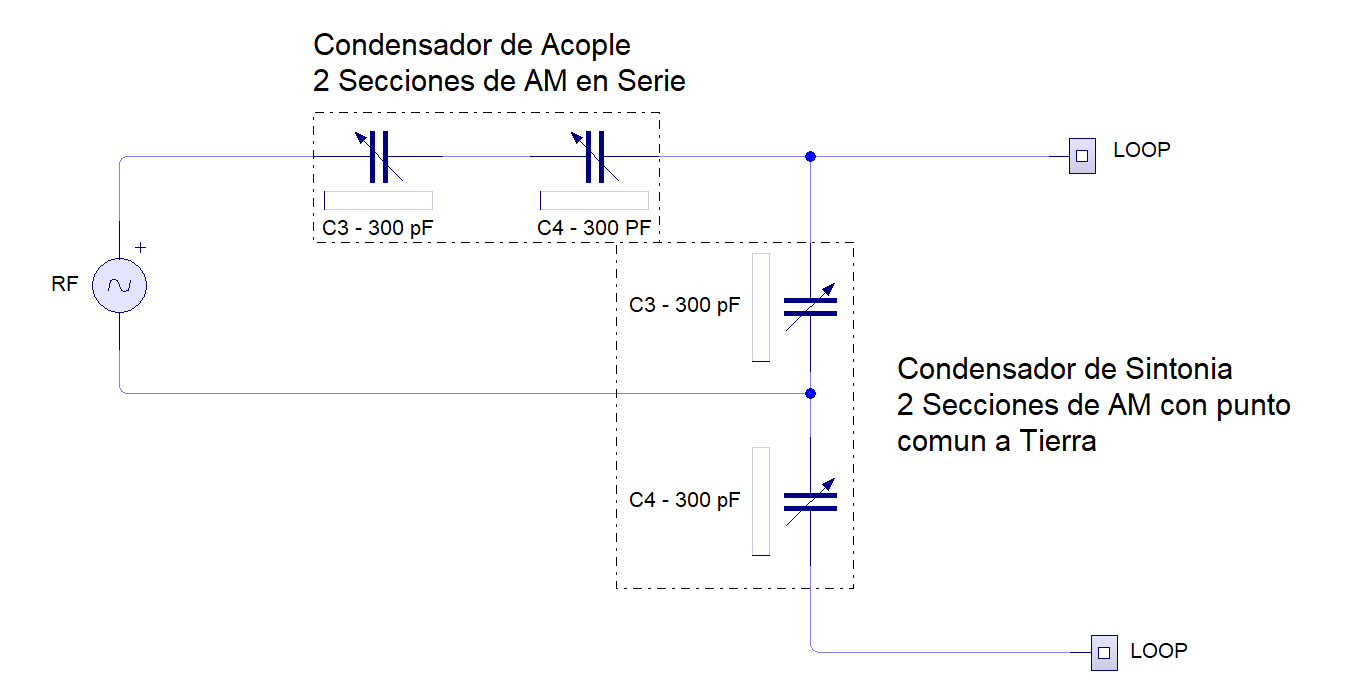

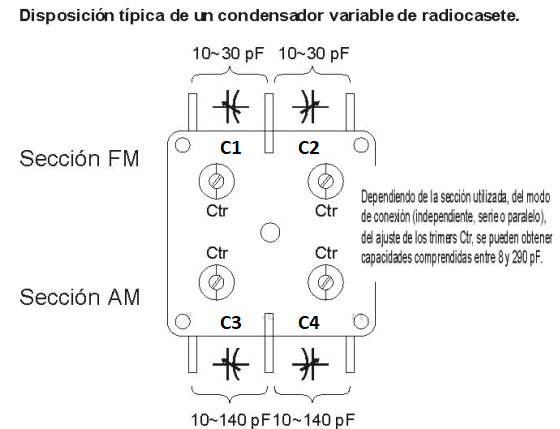

En el esquema aparecen 4 condensadores variables, los cuales cada 2 son 2 de los 4 condensadores variables internos que trae el variable de radio cassette:

Los condensadores de la Sección de AM son los que se utilizan debido a la mayor capacidad que tienen.

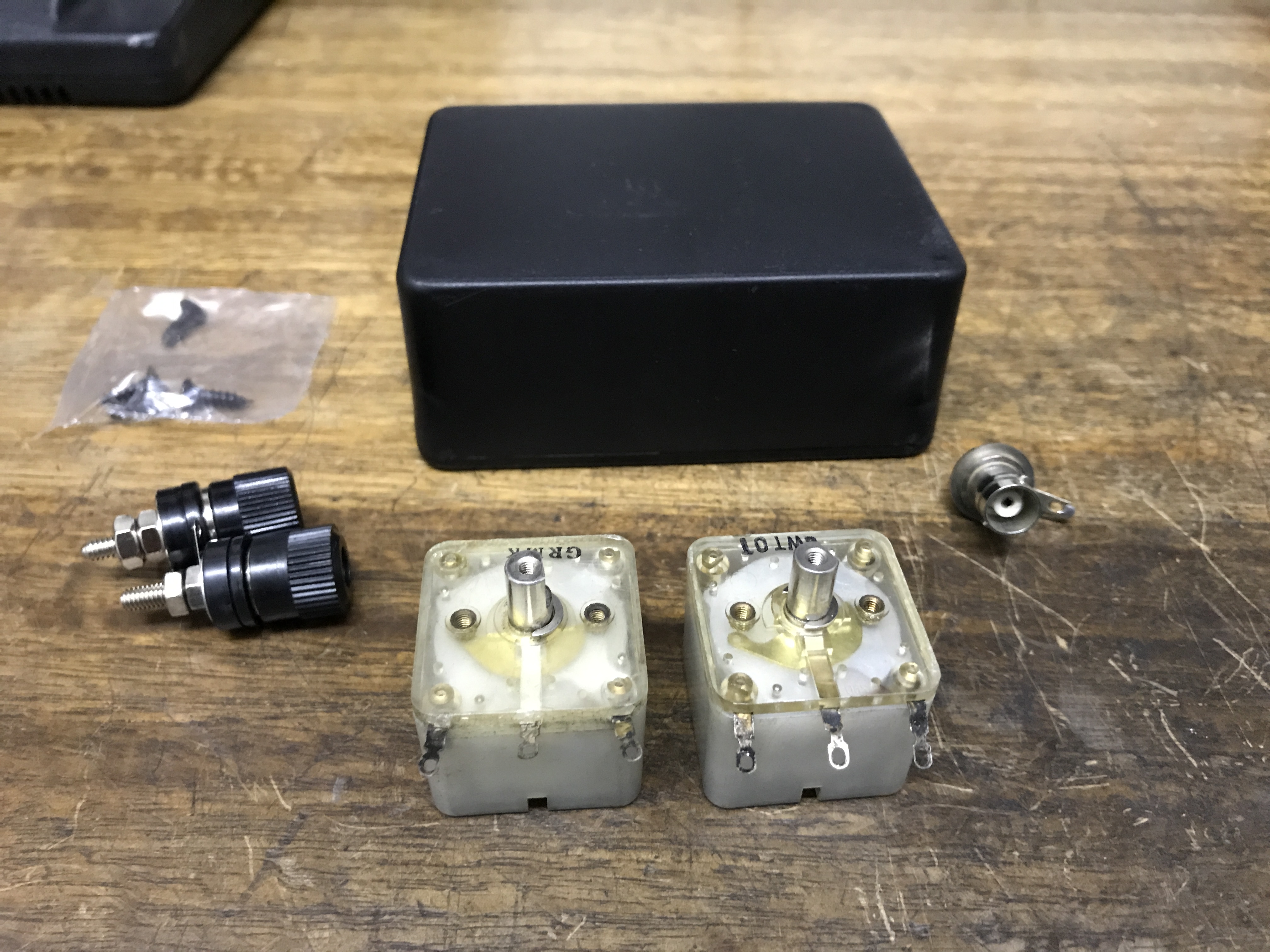

Bueno, vista toda esta información, fui a barrio electrónico de Santiago (San Diego con Matta) y compre los siguientes artículos:

  • Caja Plástica de 12x8x6 CM aprox. $ 2.500 pesos
  • 2 Terminales de Chasis Banana $ 250 pesos C/U
  • 1 Conector BNC Hembra Chasis $ 800 pesos
  • 2 Condensadores Variables Grandes $ 2.500 pesos C/U

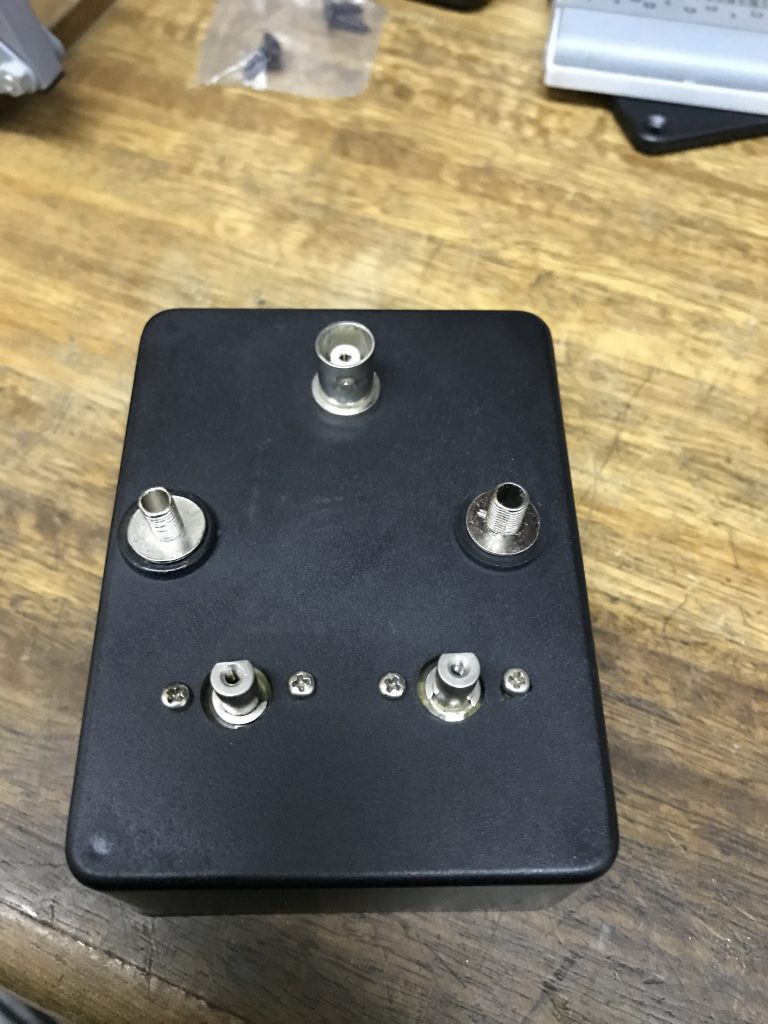

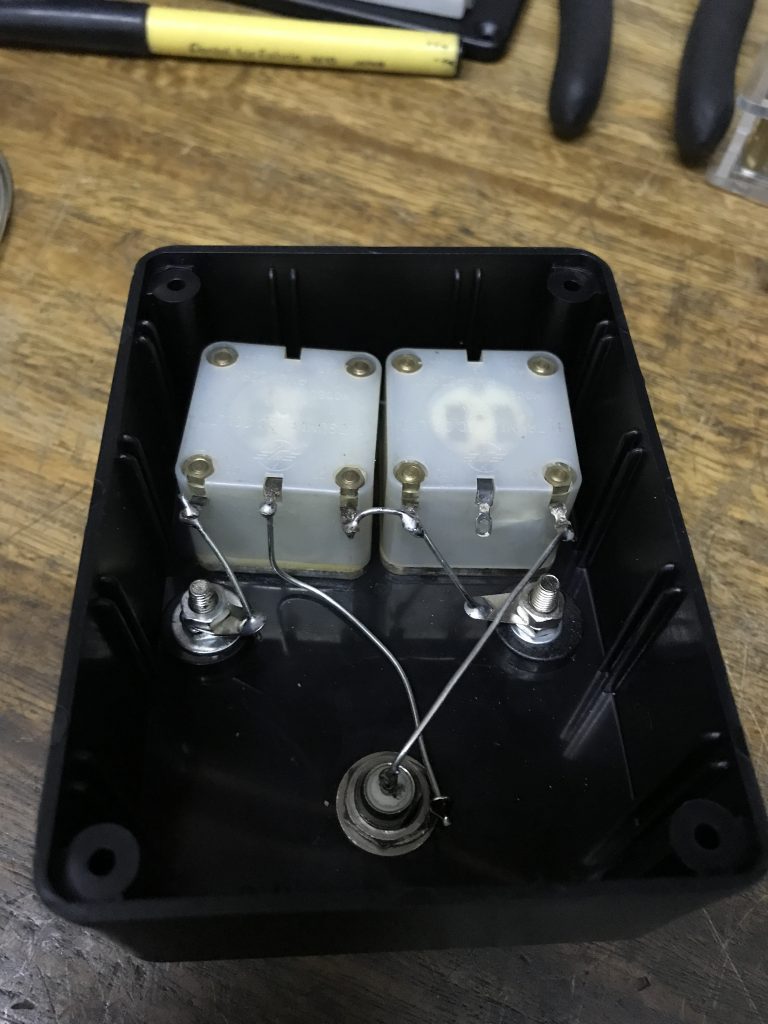

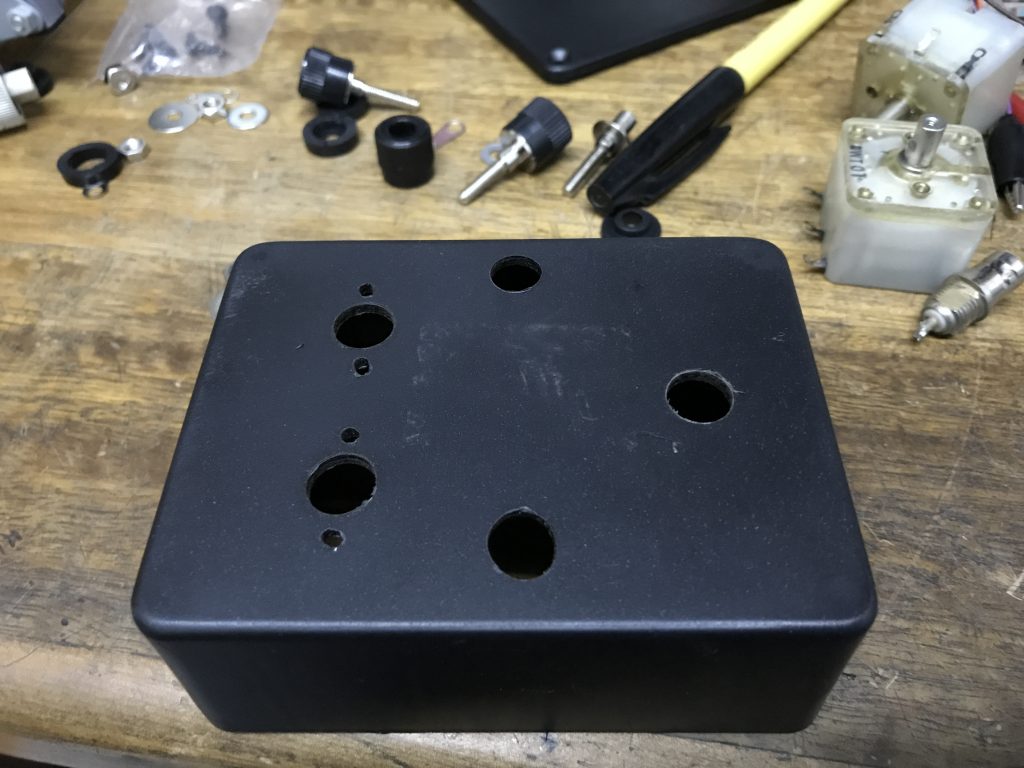

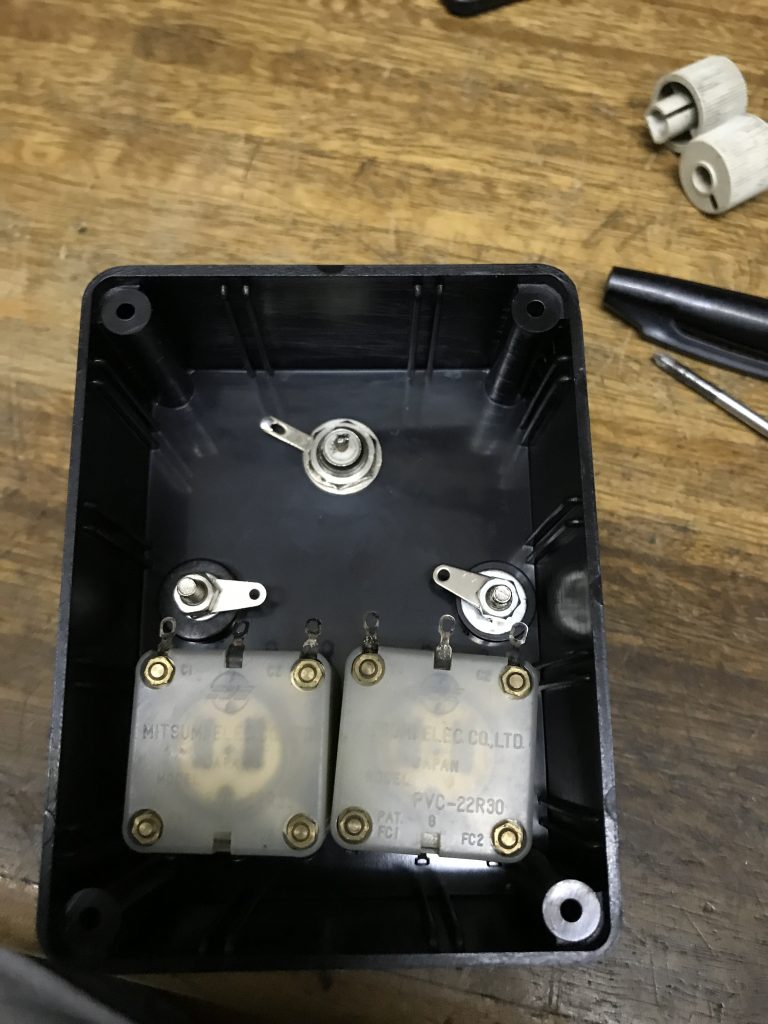

Y luego con algunas herramientas procedí a la construcción del mismo:

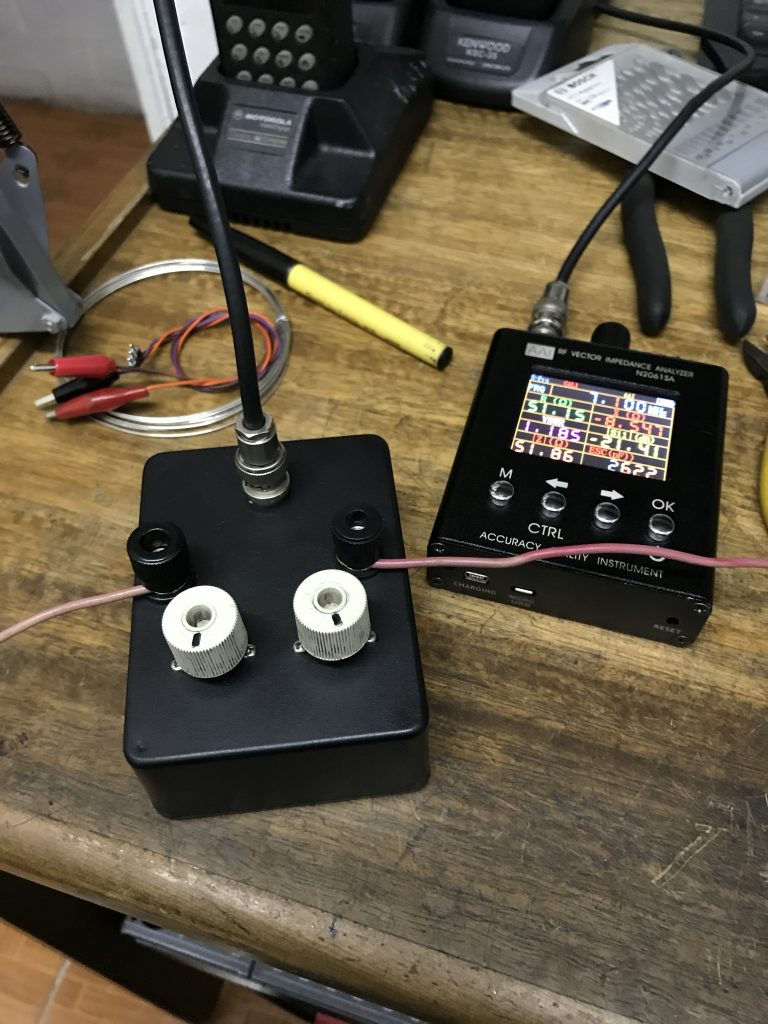

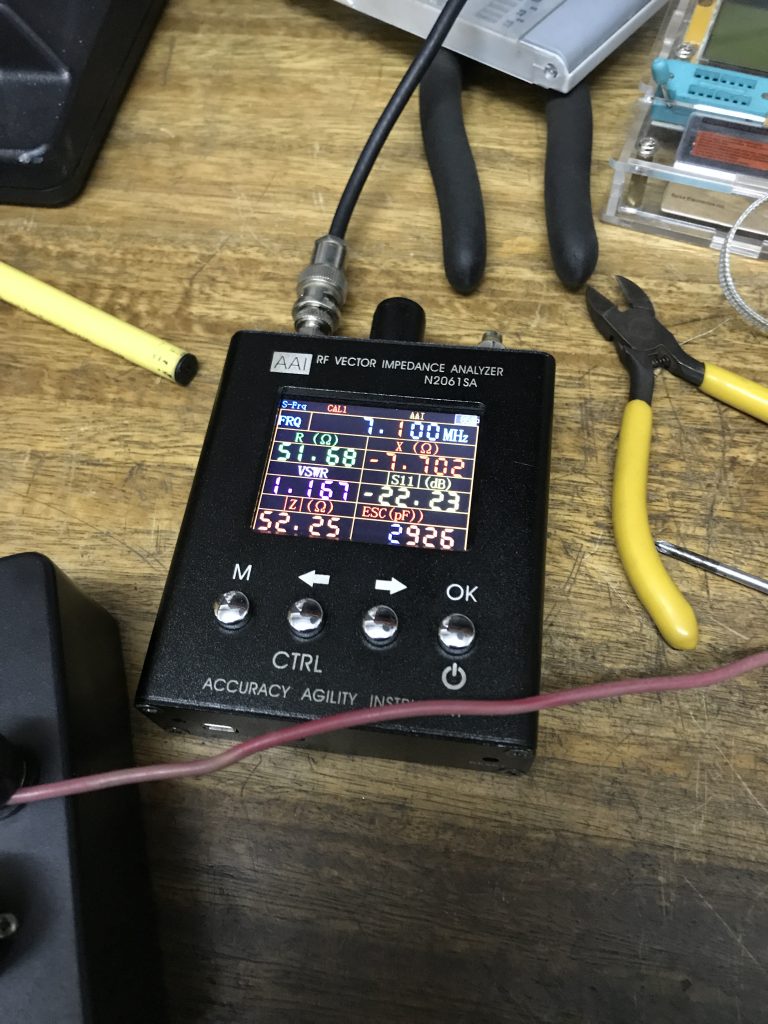

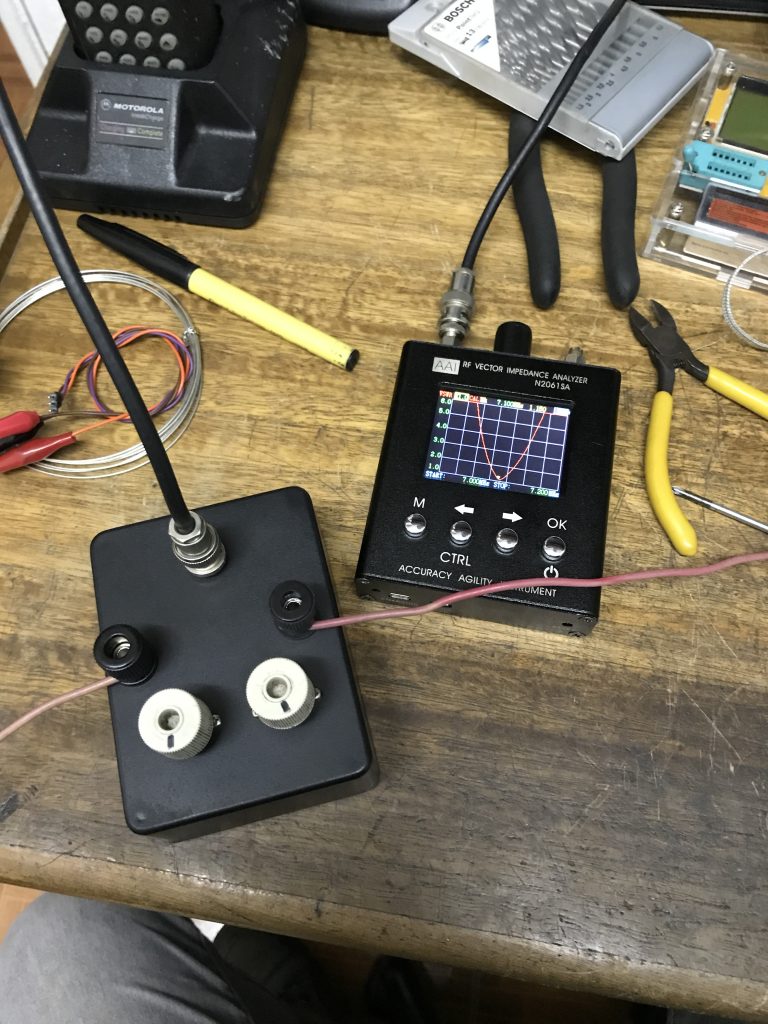

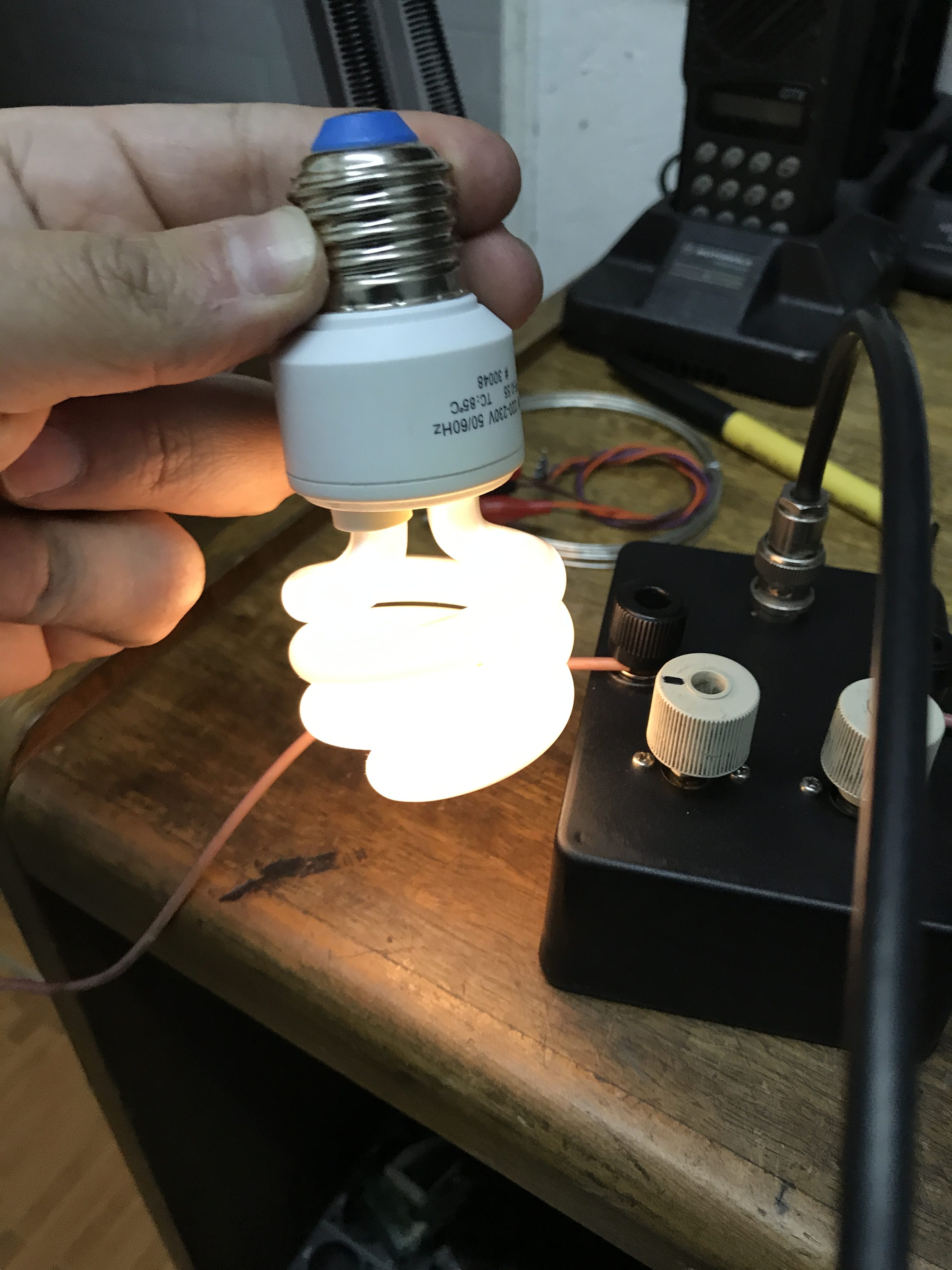

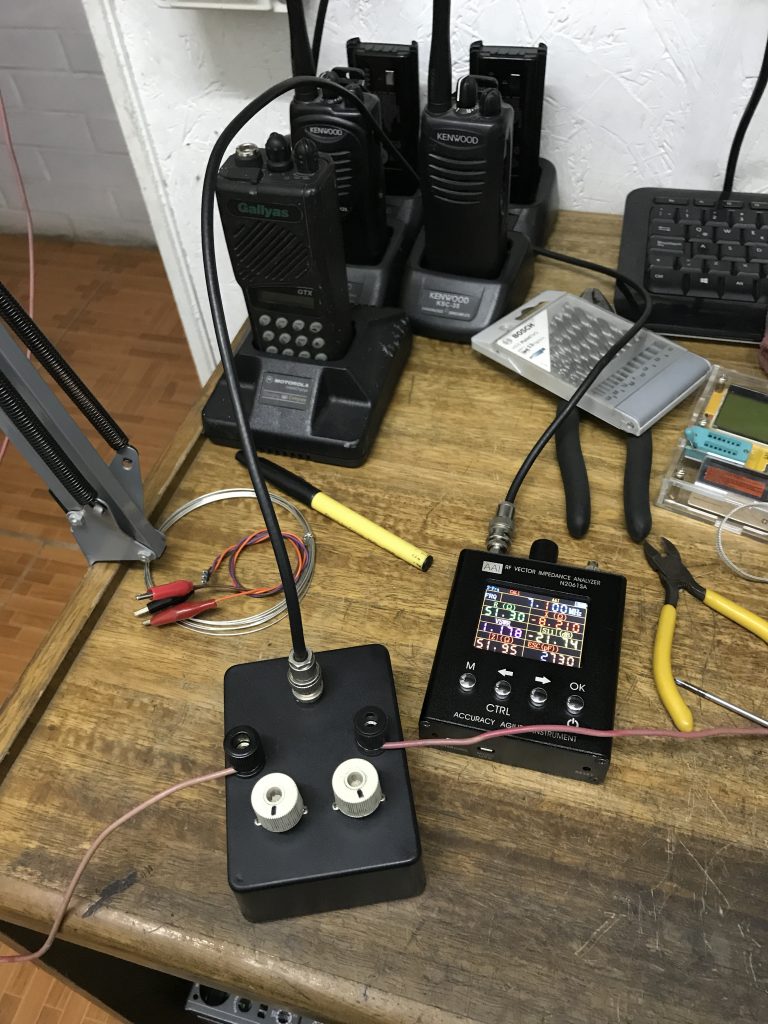

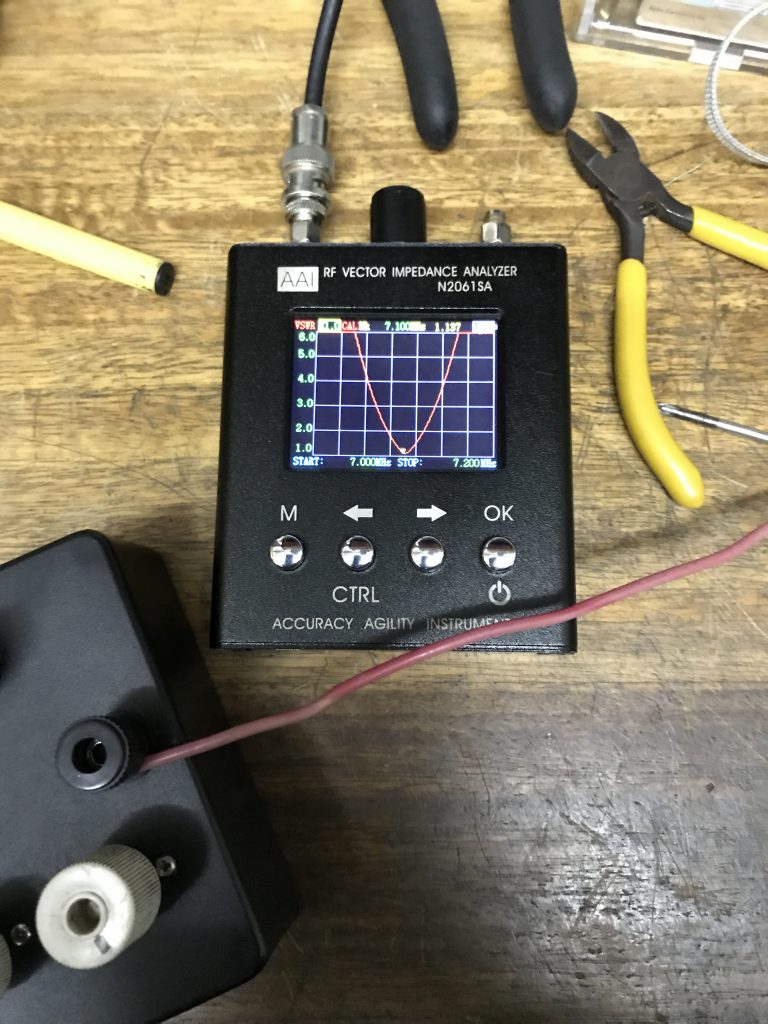

Las perillas utilizadas las tenia en casa. Luego de las pruebas se puede comprobar que el loop esta correctamente alimentado ya que la clásica prueba del fluorescente resulto:

Sacando cuentas por tan solo $ 8.800 pesos chilenos (12,89 dolares USD aproximadamente) logras tener un pequeño pero a la vez útil sintonizador de antenas loop magneticas para tu estación QRP.

Para mas información sobre el uso de este sintonizador es valido el manual del MFJ-9232 que puedes ver AQUÍ

A continuación un vídeo del montaje y pruebas realizadas:
